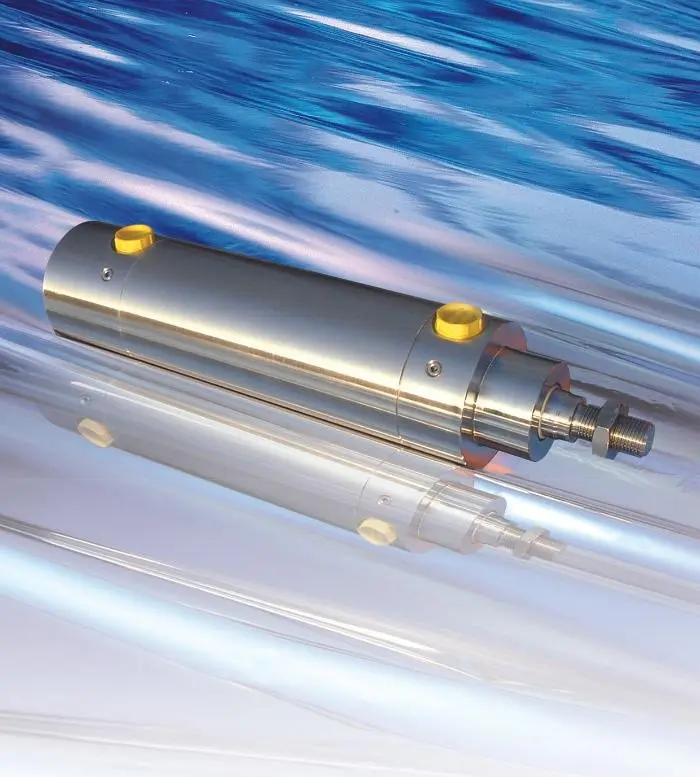

VDI - Vérin cylindrique démontable inox - norme ISO 6431

Vérins cylindriques inox

Nos vérins inox sont adaptés aux différents milieux agressifs
Ambiance humide, ambiance saline, chimie-parfumerie, fromagerie-laiterie, salaison, abattoir, conserverie, etc…

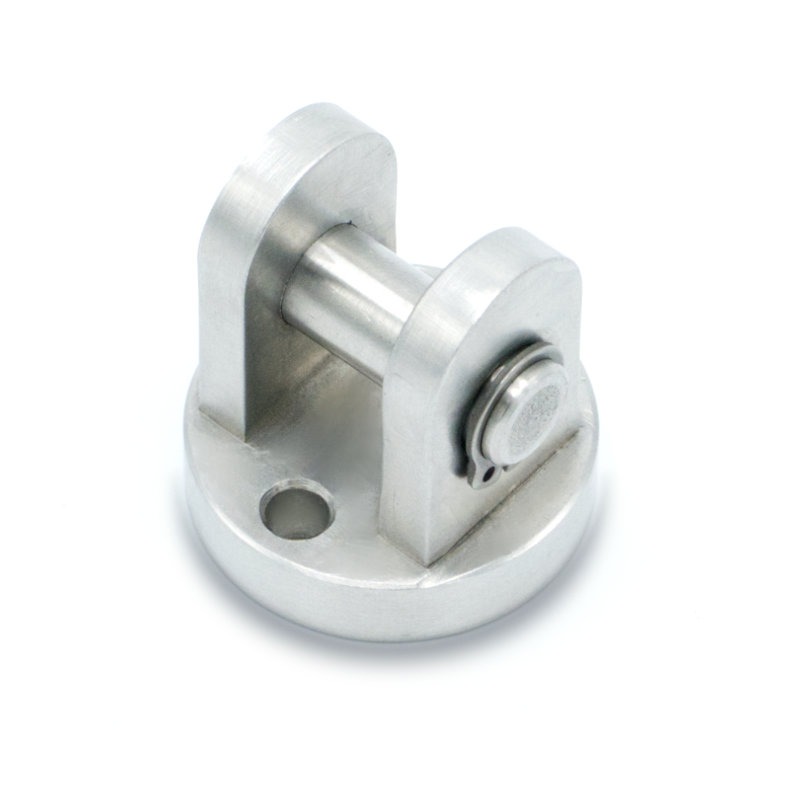

Chape arrière mixte

Réf. CMFI Ø VDI
Matière : Inox 304L
Livrée avec axe

Ø	A	B	C	ØD	ØE	F	G	ØH	L2+	Poids en gr
32	15	26	20	5,5	25	8	22	10	142	109
40	17	28	25	5,5	30	8	25	12	160	163
50	17	32	25	5,5	42	10	27	12	170	277
63	22	40	30	6,5	54	10	32	16	190	490
80	26	50	30	8,5	65	12	36	16	210	800
100	26	60	40	10,5	86	12	41	20	230	1400
125	38	71	50	12,5	104	15	50	25	275	2640

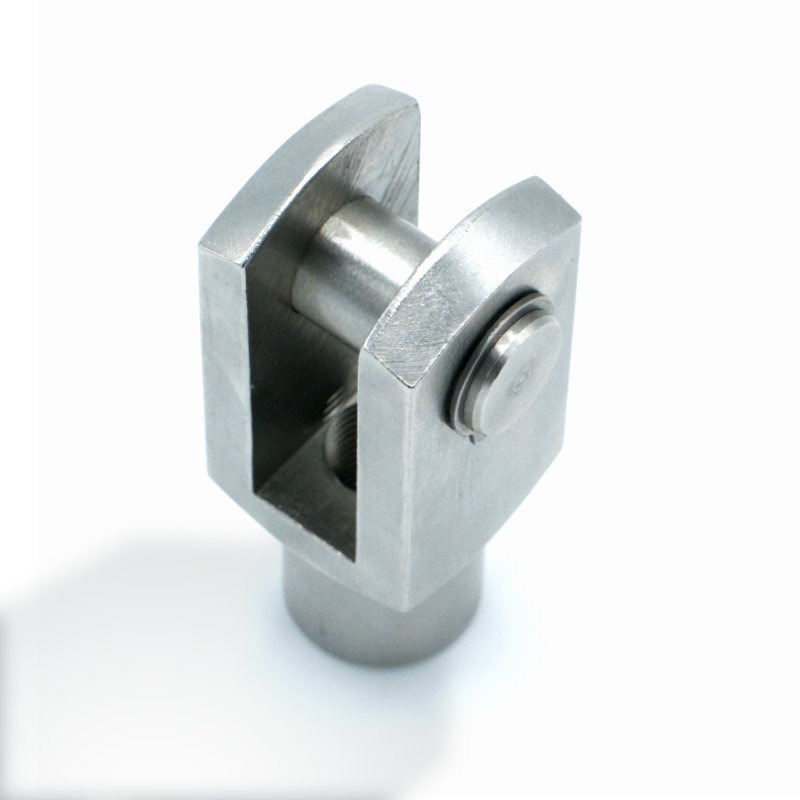

Chape femelle de tige

Réf. FFI Ø VDI
Matière : Inox 304L

Ø	A	B	ØC	ØD	E	F	G	ØH	Poids en gr
32	52	40	10	18	10	20	20	M10X1,25	90
40	62	48	12	20	12	24	24	M12X1,25	150
50/63	83	64	16	26	16	32	32	M16X1,5	320
80/100	105	80	20	34	20	40	40	M20X1,5	670
125	148	110	30	48	30	55	54	M27X2,0	1840
160/200	188	144	35	60	35	70	72	M36X2,0	3900

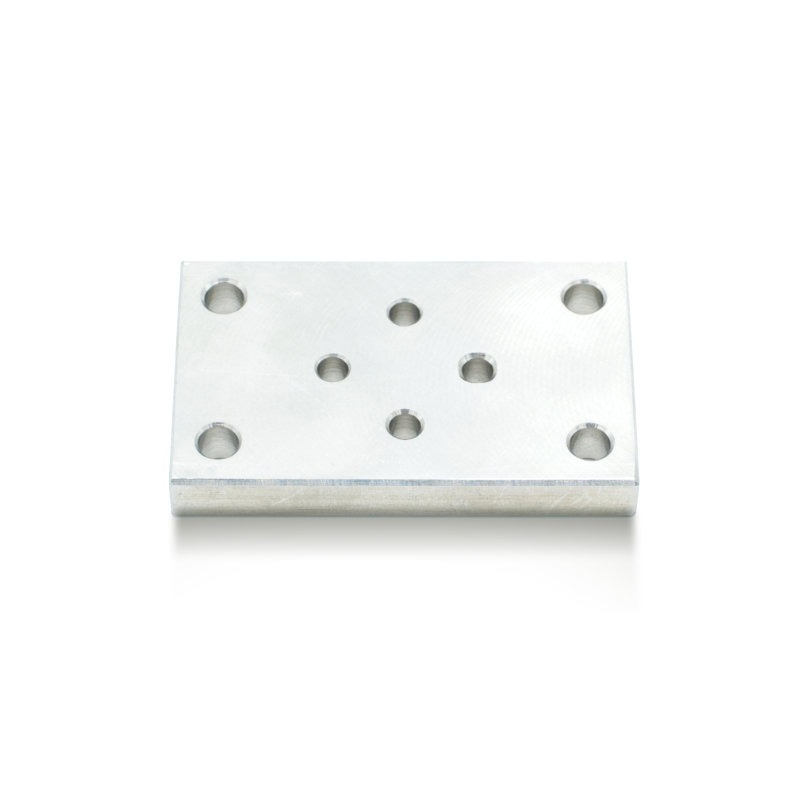

Plaque arrière

Réf. FLAI Ø VDI – Ø32 à 125
Matière : Inox 304L

Ø	A	B	C	D	ØE	ØF	ØG	H	L2+	Poids en gr
32	80	50	64	32	7	5,5	25	30	120	320
40	90	55	72	36	9	5,5	30	35	135	390
50	110	65	90	45	9	5,5	42	40	143	680
63	120	75	100	50	9	6,5	54	45	158	850
80	150	95	126	63	12	8,5	65	45	174	1800
100	170	115	150	75	14	10,5	86	55	189	2550
125	205	140	180	90	16	12,5	104	60	225	4500

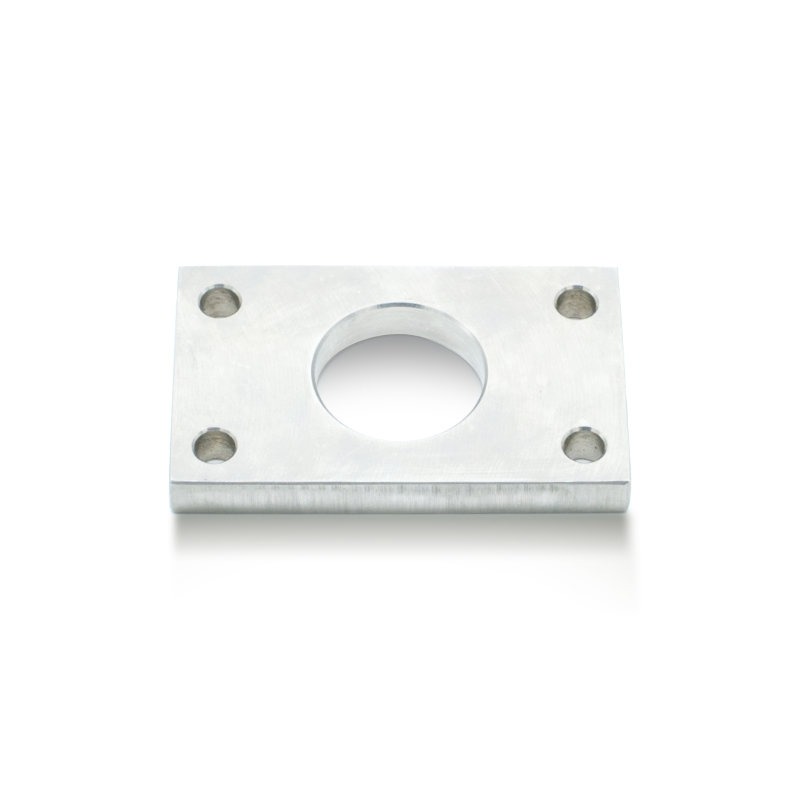

Plaque avant

Réf. FLFI Ø VDI
Matière : Inox 304L

Ø	A	B	C	D	ØE	ØI	J	H	L2+	Poids en gr
32	80	50	64	32	7	30	16	10	120	320
40	90	55	72	36	9	35	20	10	135	390
50	110	65	90	45	9	40	25	12	143	680
63	120	75	100	50	9	45	25	12	158	850
80	150	95	126	63	12	45	30	16	174	1800
100	170	115	150	75	14	55	35	16	189	2550
125	205	140	180	90	16	60	45	20	225	4500

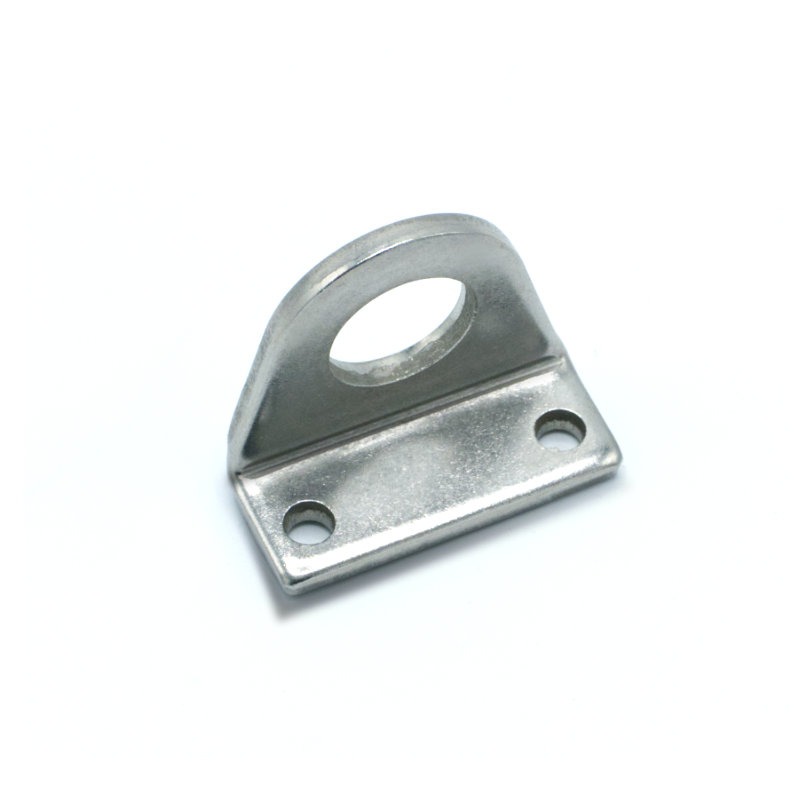

Équerre

Réf. PNI Ø VDI
Matière : Inox 304L

Dimensions équerre avant

Ø	ØF	G	ØH	Poids en gr
32	7	50	30	110
40	9	58	35	170
50	9	72,5	40	320
63	9	84	45	440
80	12	106	45	950
100	14	124	55	1130
125	16	156	60	1650

Dimensions équerre arrière

Ø	A	B	C	ØD	ØE	Poids en gr
32	45	32	32	5,5	25	110
40	52	36	36	5,5	30	170
50	65	45	45	5,5	42	320
63	75	50	50	6,5	54	440
80	95	63	63	8,5	65	950
100	115	75	71	10,5	86	1130
125	140	90	90	12,5	104	1650

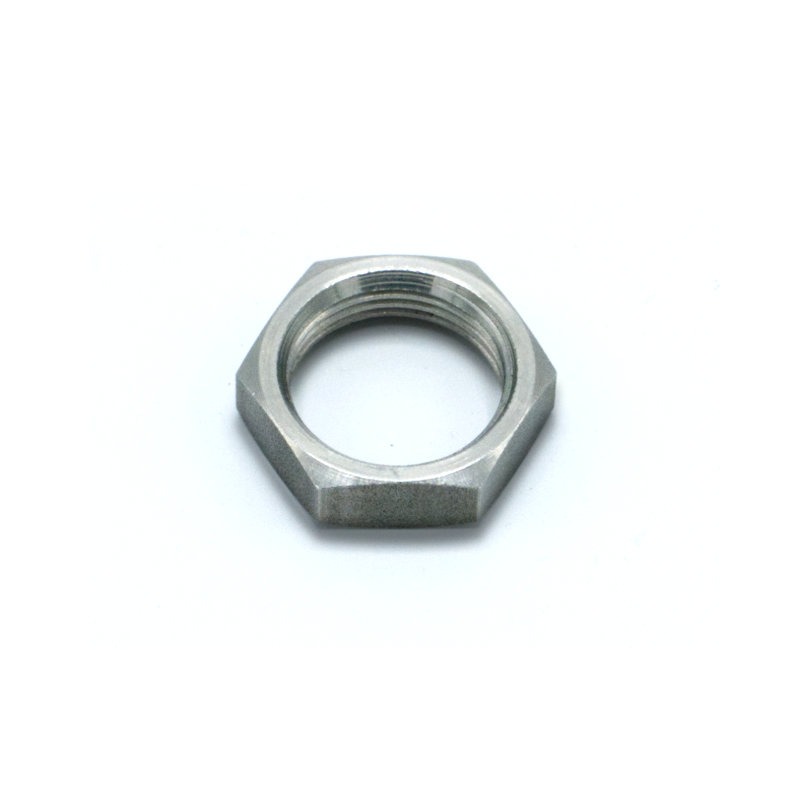

Écrou de nez

Réf. ECNI Ø VDI
Matière : Inox 304L

Ø	ØA	B	C	Poids en gr
32	M30X1,5	46	8	40
40	M35X1,5	46	8	50
50	M40X1,5	50	8	60
63	M45X1,5	55	10	70
80	M45X1,5	55	10	70
100	M55X2,0	65	12	80
125	M60X2,0	70	14	90

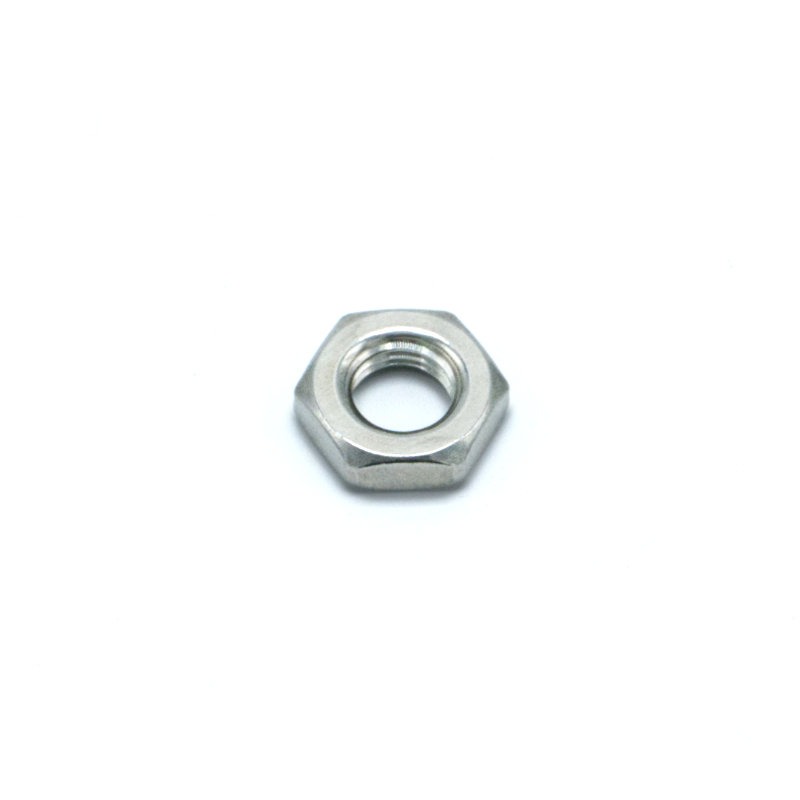

Écrou de tige

Réf. ECTI Ø VDI
Matière : Inox 304L

Ø	ØA	B	C	Poids en gr
32	M10X1,25	17	6	10
40	M12X1,25	19	7	20
50	M16X1,5	24	8	35
63	M16X1,5	24	8	35
80	M20X1,5	30	9	60
100	M20X1,5	30	9	60
125	M27X2,0	41	12	80

6431 Fabrication 24/48h*

Caractéristiques techniques

Détection magnétique
Nez standard
Fond taraudé
Joint agro Série WP
Couvercle anti-rétention inox 316L

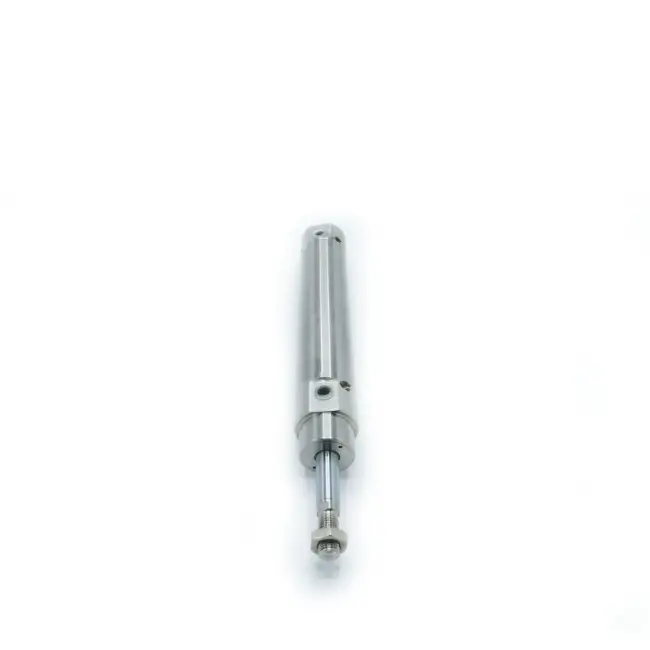

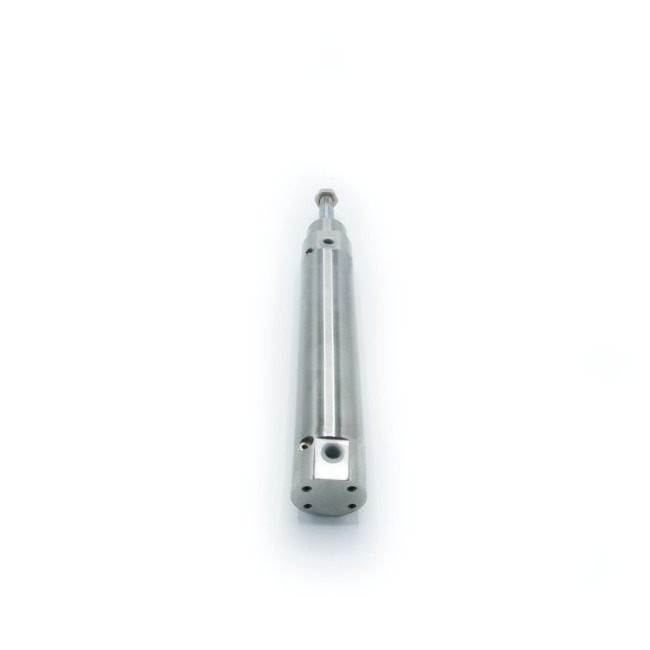

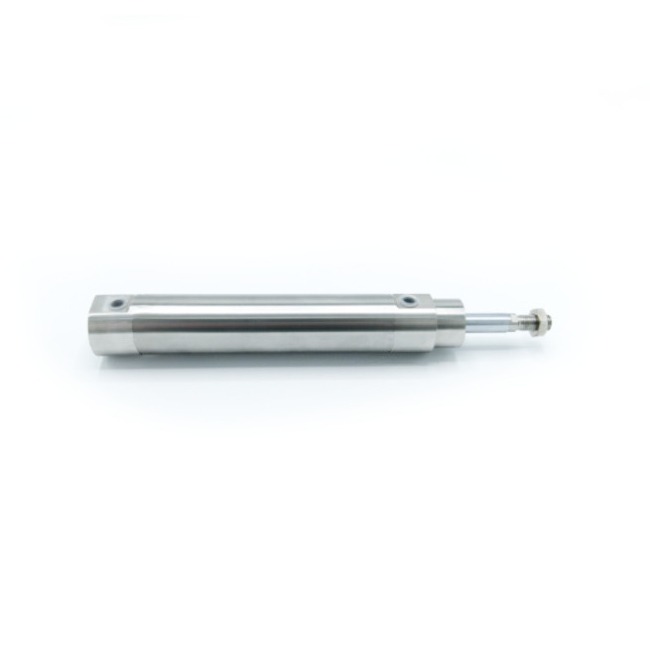

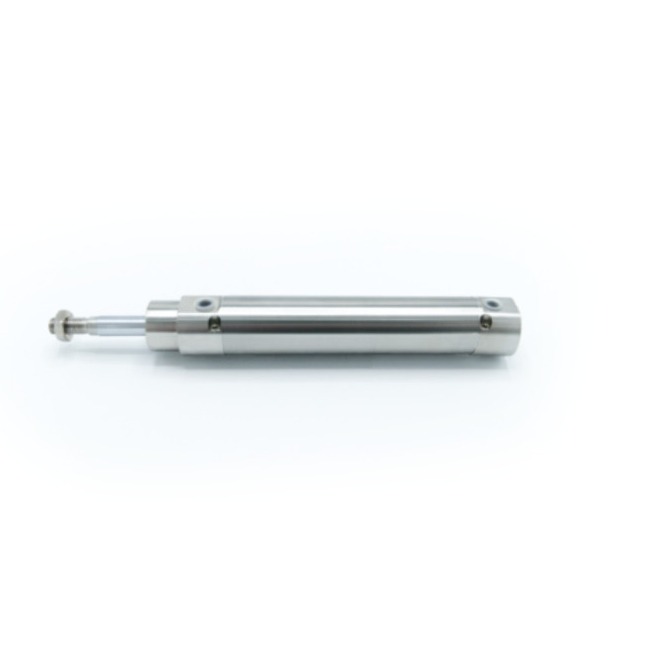

Vérin cylindrique démontable inox - ISO 6431

Ref. VDIM.AE

Encombrement

Ø	ØA	ØB	ØC	ØD	E	F	G	CH	ØI	J	K	M	ØS	ØT	L1+	L2+	L3+	L4+	L5+	L6+
32	M10x1,25	12	30	36	26	22	18	10	G1/8	14,5	43,5	25,5	25	M5	142	120	94	65	43	112
40	M12X1,25	18	35	45	30	24	20	16	G1/4	12,5	45	25	30	M5	159	135	105	80	55	125
50	M20x1,5	18	40	55	37	32	25	16	G1/4	14,5	52,5	27,5	42	M5	175	143	106	77	51	131
63	M20x1,5	22	45	68	37	32	25	20	G3/8	18,5	56,5	31,5	54	M6	190	158	121	84	58	146
80	M20x1,5	22	45	86	46	40	32	20	G3/8	16	63	31	65	M8	214	174	128	96	64	160
100	M20X1,5	30	55	106	51	40	35	27	G1/2	20	72	37	86	M10	229	189	138	98	64	173
125	M27X2,0	30	60	132	65	54	42	27	G1/2	20	80,5	38,5	104	M12	279	225	160	120	83	202

Télécharger la fiche technique au format pdf

Variantes de construction

Vérin cylindrique démontable inox - ISO 6431

Ref. VDIM.AE

6431 Fabrication 24/48h*

Caractéristiques techniques

Détection magnétique
Nez standard
Fond taraudé
Joint agro Série WP
Couvercle anti-rétention inox 316L

Encombrements

Ø	ØA	ØB	ØC	ØD	E	F	G	CH	ØI	J	K	M	ØS	ØT	L1+	L2+	L3+	L4+	L5+	L6+
32	M10x1,25	12	30	36	26	22	18	10	G1/8	14,5	43,5	25,5	25	M5	142	120	94	65	43	112
40	M12X1,25	18	35	45	30	24	20	16	G1/4	12,5	45	25	30	M5	159	135	105	80	55	125
50	M20x1,5	18	40	55	37	32	25	16	G1/4	14,5	52,5	27,5	42	M5	175	143	106	77	51	131
63	M20x1,5	22	45	68	37	32	25	20	G3/8	18,5	56,5	31,5	54	M6	190	158	121	84	58	146
80	M20x1,5	22	45	86	46	40	32	20	G3/8	16	63	31	65	M8	214	174	128	96	64	160
100	M20X1,5	30	55	106	51	40	35	27	G1/2	20	72	37	86	M10	229	189	138	98	64	173
125	M27X2,0	30	60	132	65	54	42	27	G1/2	20	80,5	38,5	104	M12	279	225	160	120	83	202

Télécharger la fiche technique au format pdf

6431 Fabrication 24/48h*

Caractéristiques techniques

Détection magnétique
Nez standard
Fond fileté
Joint agro Série WP
Couvercle anti-rétention inox 316L

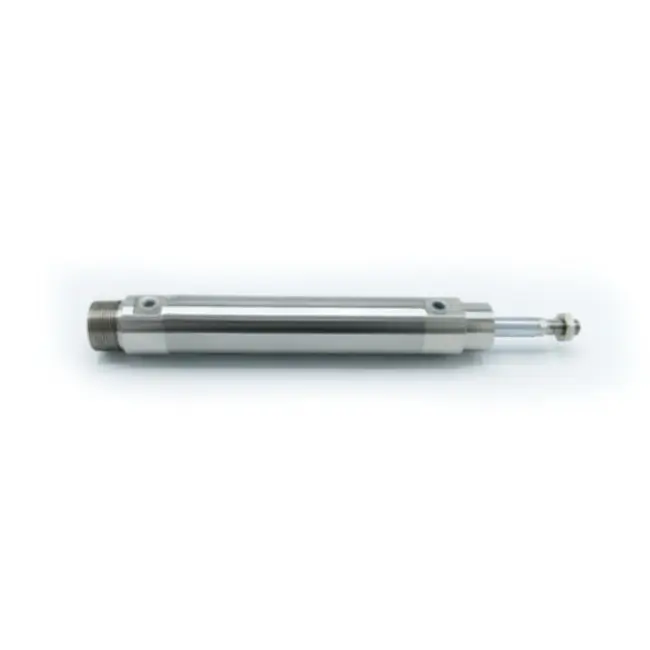

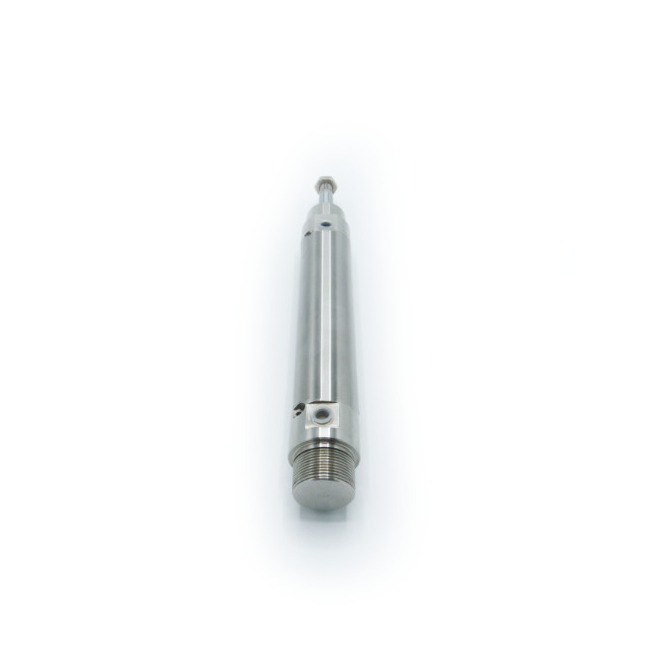

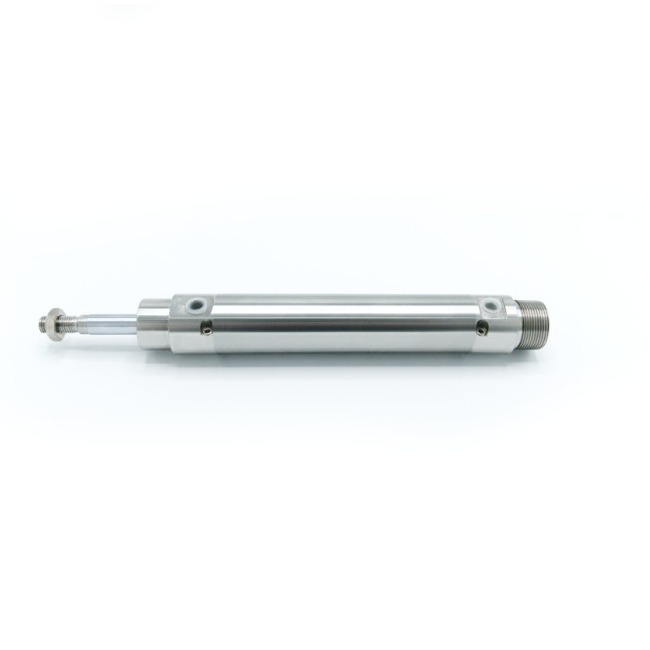

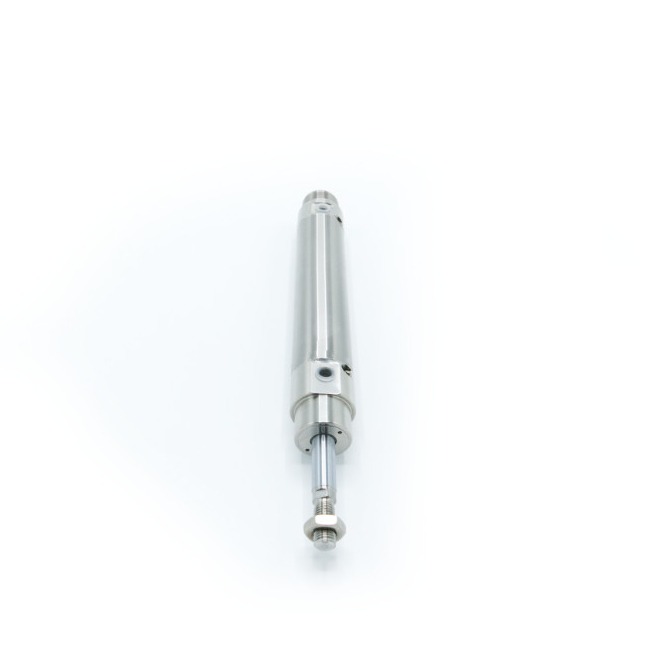

Vérin cylindrique démontable inox - ISO 6431

Ref. VDIM.AF

Encombrements

Ø	ØA	ØB	ØC	ØD	E	F	G	CH	ØI	J	K	M	ØU	ØV	L1+	L2+	L3+	L4+	L5+	L6+
32	M10x1,25	12	30	36	26	22	18	10	G1/8	14,5	43,5	45,5	M30X1,5	20	142	120	94	65	43	112
40	M12X1,25	18	35	45	30	24	20	16	G1/4	12,5	45	45	M35X1,5	20	159	135	105	80	55	125
50	M20x1,5	18	40	55	37	32	25	16	G1/4	14,5	52,5	52,5	M40X1,5	25	175	143	106	77	51	131
63	M20x1,5	22	45	68	37	32	25	20	G3/8	18,5	56,5	56,5	M45X1,5	25	190	158	121	84	58	146
80	M20x1,5	22	45	86	46	40	32	20	G3/8	16	63	64	M45X1,5	32	214	174	128	96	64	160
100	M20X1,5	30	55	106	51	40	35	27	G1/2	20	72	72	M55X2,0	35	229	189	138	98	64	173
125	M27X2,0	30	60	132	65	54	42	27	G1/2	20	80,5	78,5	M60X2,0	40	279	225	160	120	83	202

Télécharger la fiche technique au format pdf

Vérin cylindrique démontable inox - ISO 6431

Ref. VDIM.AF

6431 Fabrication 24/48h*

Caractéristiques techniques

Détection magnétique
Nez standard
Fond fileté
Joint agro Série WP
Couvercle anti-rétention inox 316L

Encombrements

Ø	ØA	ØB	ØC	ØD	E	F	G	CH	ØI	J	K	M	ØU	ØV	L1+	L2+	L3+	L4+	L5+	L6+
32	M10x1,25	12	30	36	26	22	18	10	G1/8	14,5	43,5	45,5	M30X1,5	20	142	120	94	65	43	112
40	M12X1,25	18	35	45	30	24	20	16	G1/4	12,5	45	45	M35X1,5	20	159	135	105	80	55	125
50	M20x1,5	18	40	55	37	32	25	16	G1/4	14,5	52,5	52,5	M40X1,5	25	175	143	106	77	51	131
63	M20x1,5	22	45	68	37	32	25	20	G3/8	18,5	56,5	56,5	M45X1,5	25	190	158	121	84	58	146
80	M20x1,5	22	45	86	46	40	32	20	G3/8	16	63	64	M45X1,5	32	214	174	128	96	64	160
100	M20X1,5	30	55	106	51	40	35	27	G1/2	20	72	72	M55X2,0	35	229	189	138	98	64	173
125	M27X2,0	30	60	132	65	54	42	27	G1/2	20	80,5	78,5	M60X2,0	40	279	225	160	120	83	202

Télécharger la fiche technique au format pdf

6431 Fabrication 24/48h*

Caractéristiques techniques

Détection magnétique
Nez standard
Fond mâle
Joint agro Série WP
Couvercle anti-rétention inox 316L

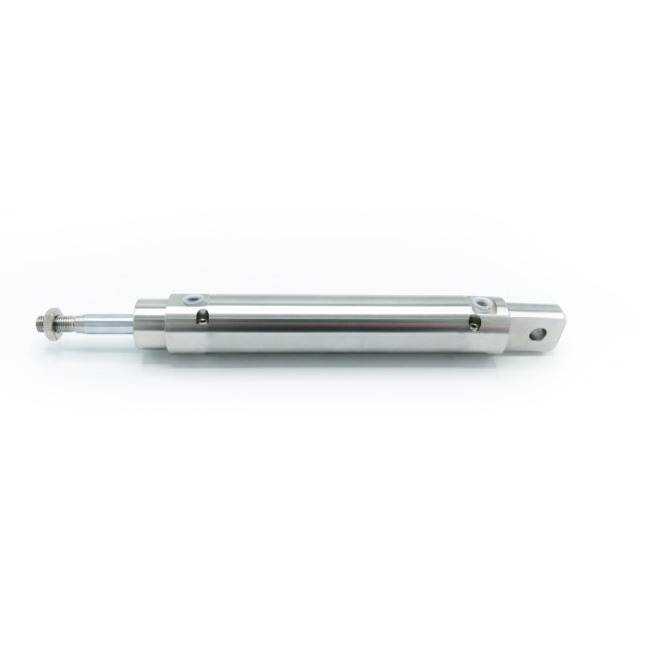

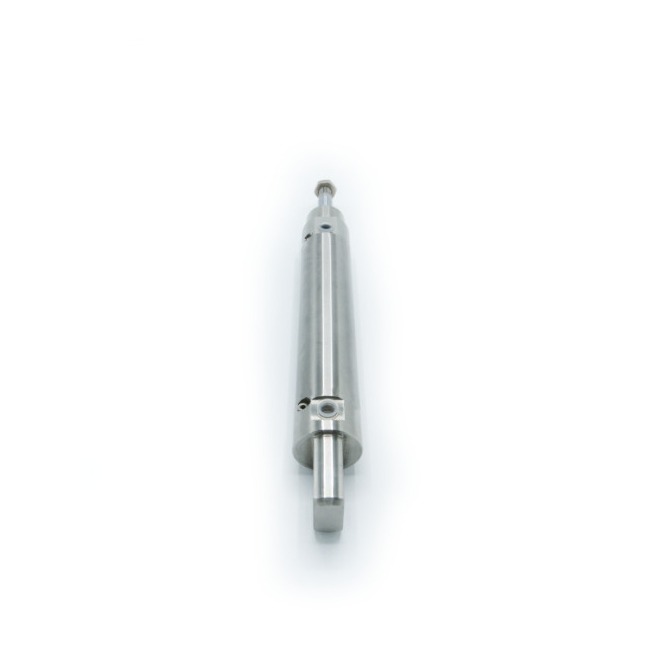

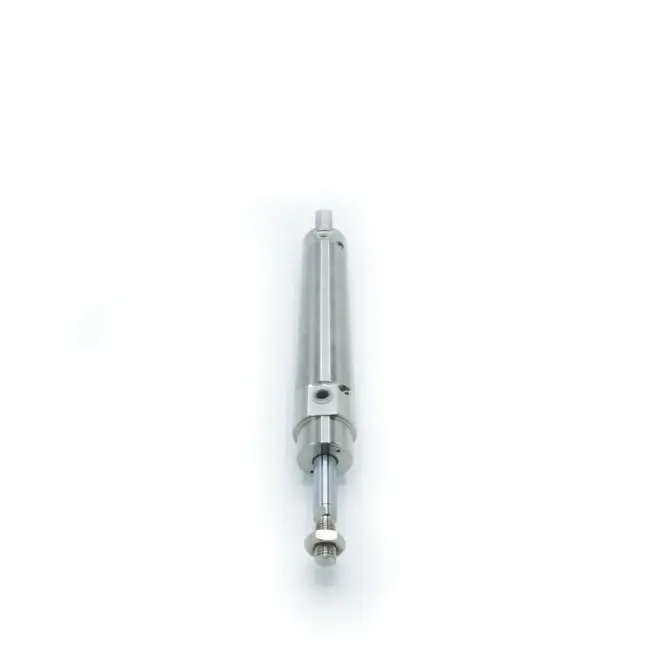

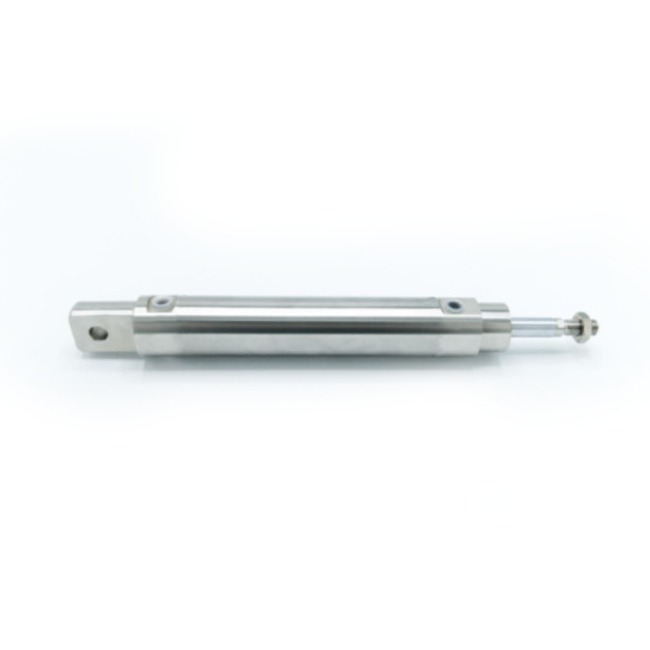

Vérin cylindrique démontable inox - ISO 6431

Ref. VDIM.AG

Encombrements

Ø	ØA	ØB	ØC	ØD	E	F	G	CH	ØI	J	K	M	N	ØO	P	Q	R	L1+	L2+	L3+	L4+	L5+	L6+
32	M10x1,25	12	30	36	26	22	18	10	G1/8	14,5	43,5	57,5	14	30	10	22	10	174	142	94	65	43	112
40	M12X1,25	18	35	45	30	24	20	16	G1/4	12,5	45	62	16	40	12	25	12	196	160	105	80	55	125
50	M20x1,5	18	40	55	37	32	25	16	G1/4	14,5	52,5	69,5	16	50	12	30	12	217	173	106	77	51	131
63	M20x1,5	22	45	68	37	32	25	20	G3/8	18,5	56,5	87,5	21	60	16	40	16	246	198	121	84	58	146
80	M20x1,5	22	45	86	46	40	32	20	G3/8	16	63	92	21	60	16	36	25	275	210	128	96	64	160
100	M20X1,5	30	55	106	51	40	35	27	G1/2	20	72	108	25	70	20	41	30	300	230	138	98	64	173
125	M27X2,0	30	60	132	65	54	42	27	G1/2	20	80,5	133,5	31	90	25	50	45	374	275	160	120	83	202

Télécharger la fiche technique au format pdf

Vérin cylindrique démontable inox - ISO 6431

Ref. VDIM.AG

6431 Fabrication 24/48h*

Caractéristiques techniques

Détection magnétique
Nez standard
Fond mâle
Joint agro Série WP
Couvercle anti-rétention inox 316L

Encombrements

Ø	ØA	ØB	ØC	ØD	E	F	G	CH	ØI	J	K	M	N	ØO	P	Q	R	L1+	L2+	L3+	L4+	L5+	L6+
32	M10x1,25	12	30	36	26	22	18	10	G1/8	14,5	43,5	57,5	14	30	10	22	10	174	142	94	65	43	112
40	M12X1,25	18	35	45	30	24	20	16	G1/4	12,5	45	62	16	40	12	25	12	196	160	105	80	55	125
50	M20x1,5	18	40	55	37	32	25	16	G1/4	14,5	52,5	69,5	16	50	12	30	12	217	173	106	77	51	131
63	M20x1,5	22	45	68	37	32	25	20	G3/8	18,5	56,5	87,5	21	60	16	40	16	246	198	121	84	58	146
80	M20x1,5	22	45	86	46	40	32	20	G3/8	16	63	92	21	60	16	36	25	275	210	128	96	64	160
100	M20X1,5	30	55	106	51	40	35	27	G1/2	20	72	108	25	70	20	41	30	300	230	138	98	64	173
125	M27X2,0	30	60	132	65	54	42	27	G1/2	20	80,5	133,5	31	90	25	50	45	374	275	160	120	83	202

Télécharger la fiche technique au format pdf

6431 Fabrication 24/48h*

Caractéristiques techniques

Détection magnétique
Nez standard
Fond mâle avec tenon
Joint agro Série WP
Couvercle anti-rétention inox 316L

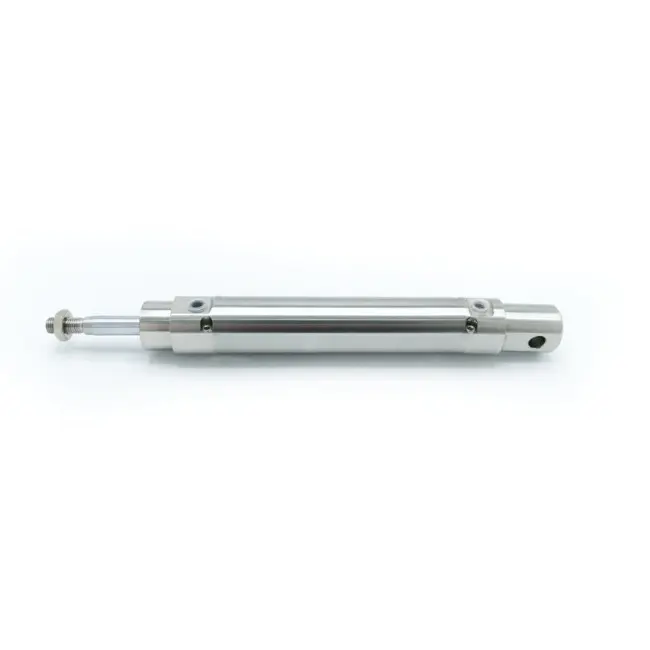

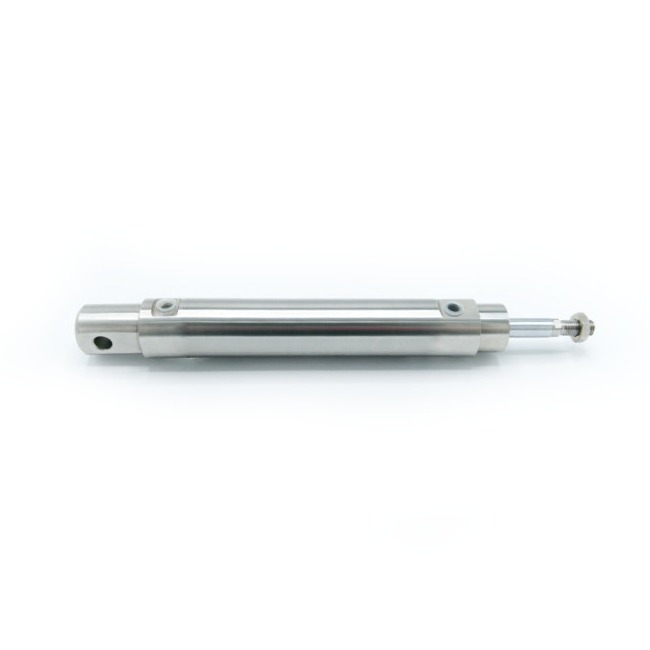

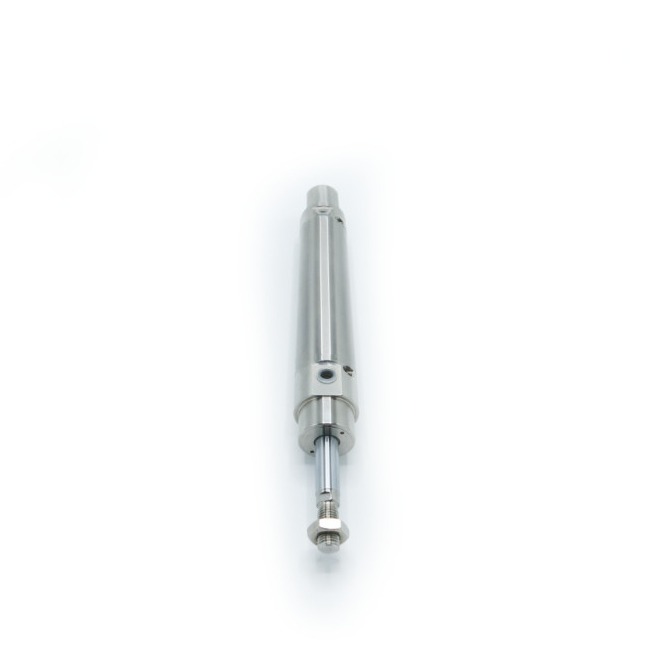

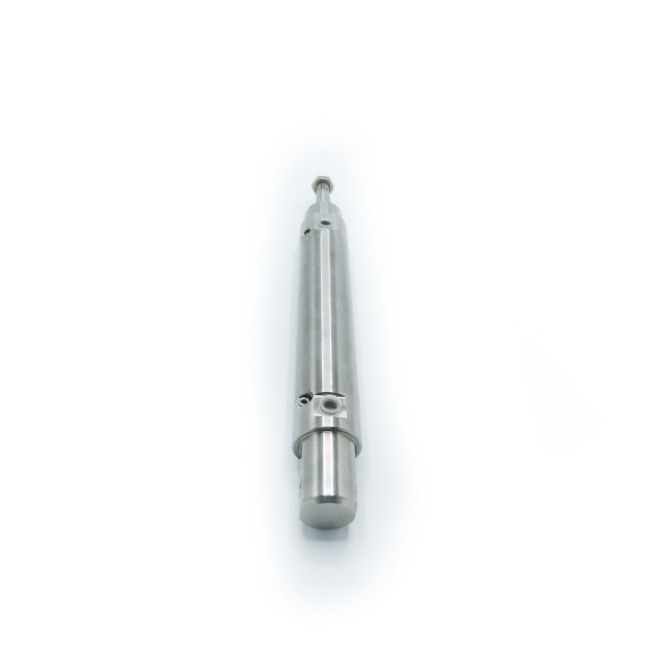

Vérin cylindrique démontable inox - ISO 6431

Ref. VDIM.AH

Encombrements

Ø	ØA	ØB	ØC	ØD	E	F	G	CH	ØI	J	K	M	N	ØO	P	Q	R	L1+	L2+	L3+	L4+	L5+	L6+
32	M10x1,25	12	30	36	26	22	18	10	G1/8	14,5	43,5	57,5	26	30	10	22	10	174	142	94	65	43	112
40	M12X1,25	18	35	45	30	24	20	16	G1/4	12,5	45	62	28	40	12	25	12	196	160	105	80	55	125
50	M20x1,5	18	40	55	37	32	25	16	G1/4	14,5	52,5	66,5	32	50	12	30	12	217	173	106	77	51	131
63	M20x1,5	22	45	68	37	32	25	20	G3/8	18,5	56,5	79,5	40	60	16	40	16	246	198	121	84	58	146
80	M20x1,5	22	45	86	46	40	32	20	G3/8	16	63	79,5	50	60	16	36	16	266	210	128	96	64	160
100	M20X1,5	30	55	106	51	40	35	27	G1/2	20	72	98	60	70	20	41	20	290	230	138	98	64	173
125	M27X2,0	30	60	132	65	54	42	27	G1/2	20	80,5	133,5	70	90	25	50	45	374	275	160	120	83	202

Télécharger la fiche technique au format pdf

Vérin cylindrique démontable inox - ISO 6431

Ref. VDIM.AH

6431 Fabrication 24/48h*

Caractéristiques techniques

Détection magnétique
Nez standard
Fond mâle avec tenon
Joint agro Série WP
Couvercle anti-rétention inox 316L

Encombrements

Ø	ØA	ØB	ØC	ØD	E	F	G	CH	ØI	J	K	M	N	ØO	P	Q	R	L1+	L2+	L3+	L4+	L5+	L6+
32	M10x1,25	12	30	36	26	22	18	10	G1/8	14,5	43,5	57,5	26	30	10	22	10	174	142	94	65	43	112
40	M12X1,25	18	35	45	30	24	20	16	G1/4	12,5	45	62	28	40	12	25	12	196	160	105	80	55	125
50	M20x1,5	18	40	55	37	32	25	16	G1/4	14,5	52,5	66,5	32	50	12	30	12	217	173	106	77	51	131
63	M20x1,5	22	45	68	37	32	25	20	G3/8	18,5	56,5	79,5	40	60	16	40	16	246	198	121	84	58	146
80	M20x1,5	22	45	86	46	40	32	20	G3/8	16	63	79,5	50	60	16	36	16	266	210	128	96	64	160
100	M20X1,5	30	55	106	51	40	35	27	G1/2	20	72	98	60	70	20	41	20	290	230	138	98	64	173
125	M27X2,0	30	60	132	65	54	42	27	G1/2	20	80,5	133,5	70	90	25	50	45	374	275	160	120	83	202

Télécharger la fiche technique au format pdf

6431 Fabrication 24/48h*

Caractéristiques techniques

Détection magnétique
Nez standard
Fond mâle rotulé
Joint agro Série WP
Couvercle anti-rétention inox 316L

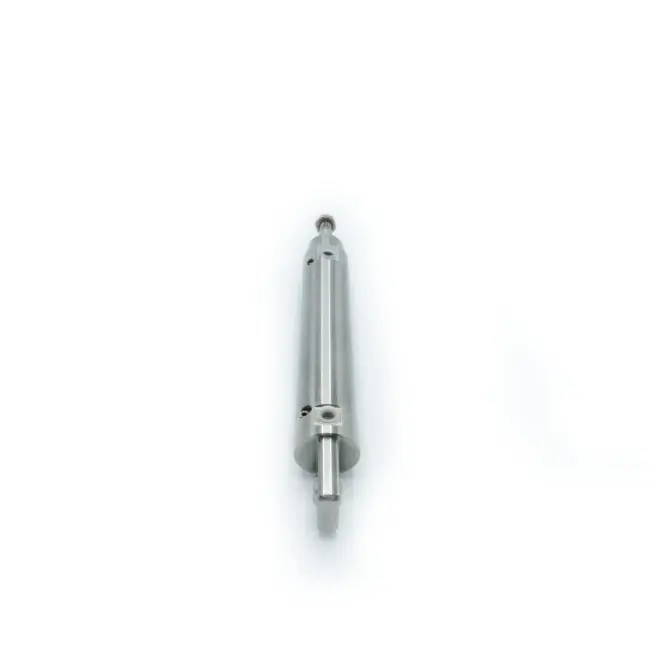

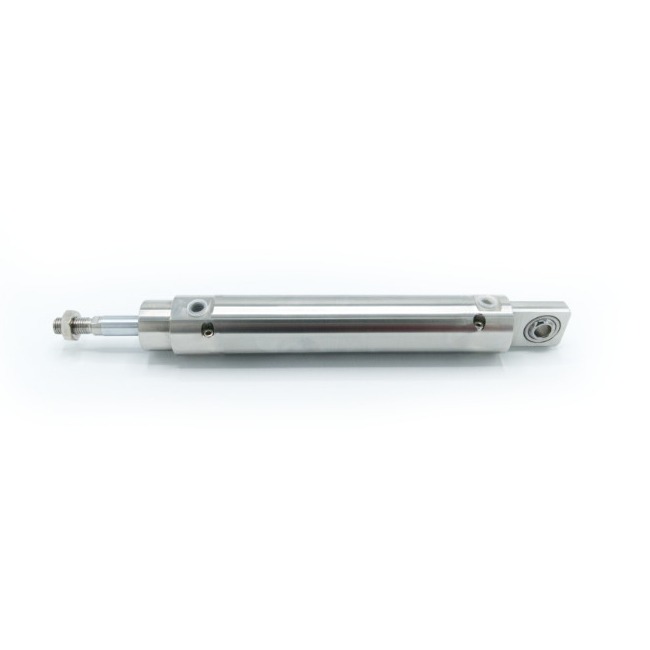

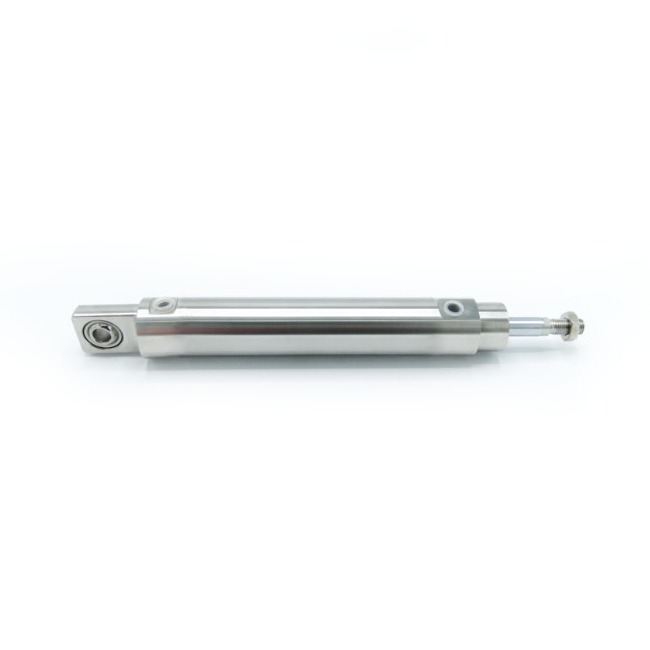

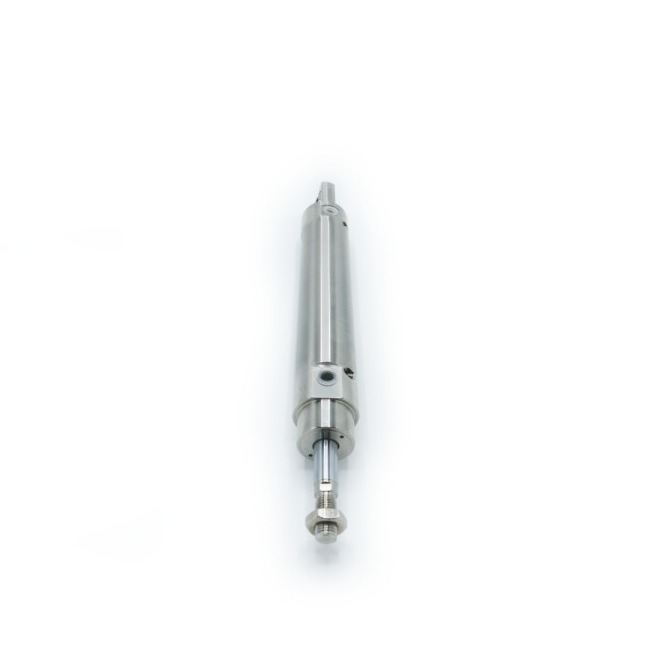

Vérin cylindrique démontable inox - ISO 6431

Ref. VDIM.AI

Encombrements

Ø	ØA	ØB	ØC	ØD	E	F	G	CH	ØI	J	K	M	N	ØO	P	Q	R	W	L1+	L2+	L3+	L4+	L5+	L6+
32	M10x1,25	12	30	36	26	22	18	10	G1/8	14,5	43,5	62,5	10,5	30	10	22	15	14	179	142	94	65	43	112
40	M12X1,25	18	35	45	30	24	20	16	G1/4	12,5	45	68	12	40	12	25	18	16	202	160	105	80	55	125
50	M20x1,5	18	40	55	37	32	25	16	G1/4	14,5	52,5	75,5	12	50	12	30	18	16	223	173	106	77	51	131
63	M20x1,5	22	45	68	37	32	25	20	G3/8	18,5	56,5	91,5	15	60	16	40	20	21	250	198	121	84	58	146
80	M20x1,5	22	45	86	46	40	32	20	G3/8	16	63	92	15	60	16	36	25	21	275	210	128	96	64	160
100	M20X1,5	30	55	106	51	40	35	27	G1/2	20	72	108	18	70	20	41	30	25	300	230	138	98	64	173
125	M27X2,0	30	60	132	65	54	42	27	G1/2	20	80,5	133,5	25	90	25	50	45	31	374	275	160	120	83	202

Télécharger la fiche technique au format pdf

Vérin cylindrique démontable inox - ISO 6431

Ref. VDIM.AI

6431 Fabrication 24/48h*

Caractéristiques techniques

Détection magnétique
Nez standard
Fond mâle rotulé
Joint agro Série WP
Couvercle anti-rétention inox 316L

Encombrements

Ø	ØA	ØB	ØC	ØD	E	F	G	CH	ØI	J	K	M	N	ØO	P	Q	R	W	L1+	L2+	L3+	L4+	L5+	L6+
32	M10x1,25	12	30	36	26	22	18	10	G1/8	14,5	43,5	62,5	10,5	30	10	22	15	14	179	142	94	65	43	112
40	M12X1,25	18	35	45	30	24	20	16	G1/4	12,5	45	68	12	40	12	25	18	16	202	160	105	80	55	125
50	M20x1,5	18	40	55	37	32	25	16	G1/4	14,5	52,5	75,5	12	50	12	30	18	16	223	173	106	77	51	131
63	M20x1,5	22	45	68	37	32	25	20	G3/8	18,5	56,5	91,5	15	60	16	40	20	21	250	198	121	84	58	146
80	M20x1,5	22	45	86	46	40	32	20	G3/8	16	63	92	15	60	16	36	25	21	275	210	128	96	64	160
100	M20X1,5	30	55	106	51	40	35	27	G1/2	20	72	108	18	70	20	41	30	25	300	230	138	98	64	173
125	M27X2,0	30	60	132	65	54	42	27	G1/2	20	80,5	133,5	25	90	25	50	45	31	374	275	160	120	83	202

Télécharger la fiche technique au format pdf

6431 Fabrication 24/48h*

Caractéristiques techniques

Détection magnétique
Nez avec cartouche démontable
Fond standard
Joint agro Série WP
Couvercle anti-rétention inox 316L

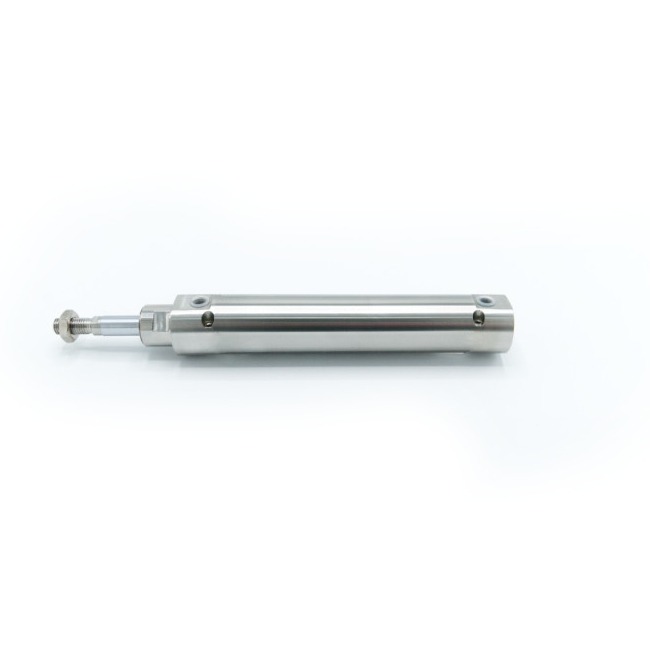

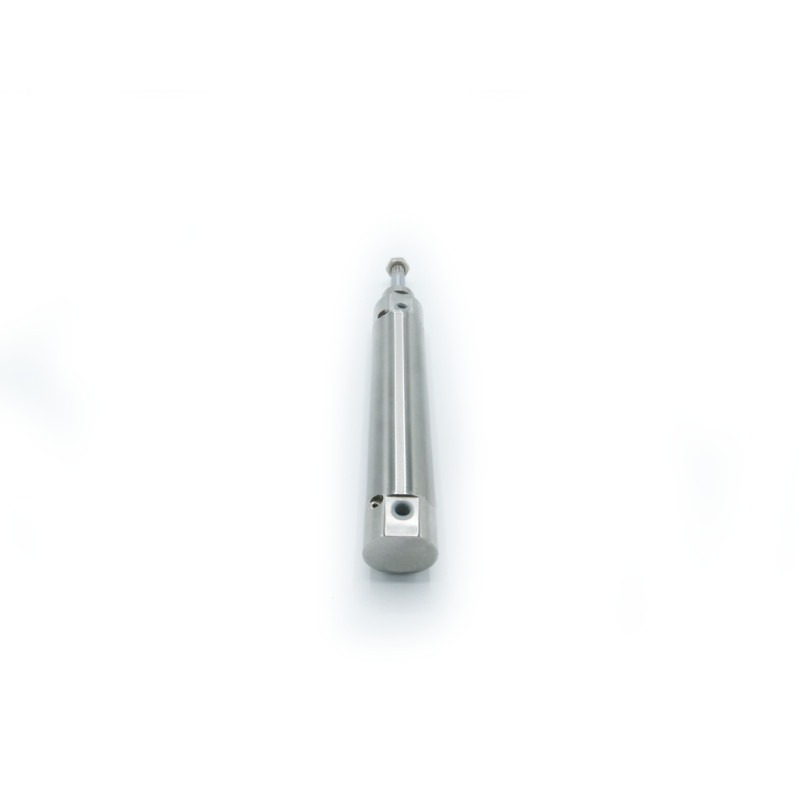

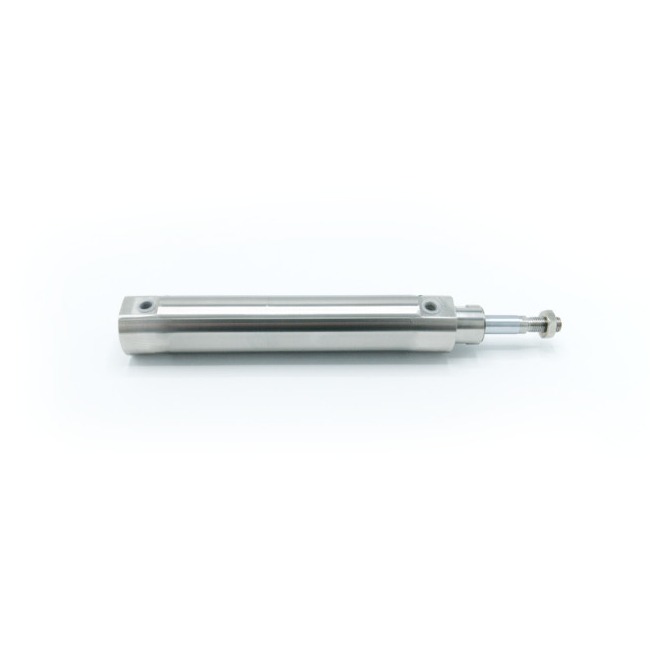

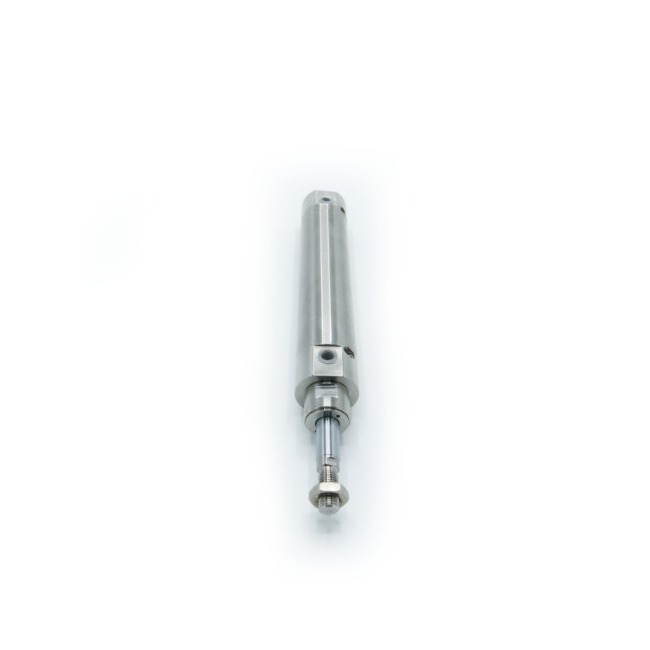

Vérin cylindrique démontable inox - ISO 6431

Ref. VDIM.BD

Attention ! Ne peut être assemblé qu'avec des tourillons sur le nez ou le fond

Encombrements

Ø	ØA	ØB	ØC	ØD	E	F	G	CH	I	J	K	M	L1+	L2+	L3+	L4+	L5+	L6+	Course 0 en gr	gr/10mm
32	M10x1,25	12	25	36	26	22	18	10	G1/8	14,5	43,5	25,5	142	120	94	65	43	112	750	30
40	M12X1,25	18	32	45	30	24	22	16	G1/4	12,5	47	25	159	135	105	80	55	127	1060	50
50	M20x1,5	18	32	55	37	32	22	16	G1/4	14,5	49,5	27,5	175	143	106	77	51	128	1795	55
63	M20x1,5	22	45	68	37	32	26	20	G3/8	18,5	57,5	31,5	190	158	121	84	58	147	3000	80
80	M20x1,5	22	45	86	46	40	26	20	G3/8	16	59	31	214	174	128	96	64	154	5300	100
100	M20X1,5	30	55	106	51	40	30	27	G1/2	20	67	37	229	189	138	98	64	168	8170	140
125	M27X2,0	30	55	132	65	54	30	27	G1/2	20	68,5	38,5	279	225	160	120	83	190	14040	170

Télécharger la fiche technique au format pdf

Vérin cylindrique démontable inox - ISO 6431

Ref. VDIM.BD

6431 Fabrication 24/48h*

Attention ! Ne peut être assemblé qu'avec des tourillons sur le nez ou le fond

Caractéristiques techniques

Détection magnétique
Nez avec cartouche démontable
Fond standard
Joint agro Série WP
Couvercle anti-rétention inox 316L

Encombrements

Ø	ØA	ØB	ØC	ØD	E	F	G	CH	I	J	K	M	L1+	L2+	L3+	L4+	L5+	L6+	Course 0 en gr	gr/10mm
32	M10x1,25	12	25	36	26	22	18	10	G1/8	14,5	43,5	25,5	142	120	94	65	43	112	750	30
40	M12X1,25	18	32	45	30	24	22	16	G1/4	12,5	47	25	159	135	105	80	55	127	1060	50
50	M20x1,5	18	32	55	37	32	22	16	G1/4	14,5	49,5	27,5	175	143	106	77	51	128	1795	55
63	M20x1,5	22	45	68	37	32	26	20	G3/8	18,5	57,5	31,5	190	158	121	84	58	147	3000	80
80	M20x1,5	22	45	86	46	40	26	20	G3/8	16	59	31	214	174	128	96	64	154	5300	100
100	M20X1,5	30	55	106	51	40	30	27	G1/2	20	67	37	229	189	138	98	64	168	8170	140
125	M27X2,0	30	55	132	65	54	30	27	G1/2	20	68,5	38,5	279	225	160	120	83	190	14040	170

Télécharger la fiche technique au format pdf

6431 Fabrication 24/48h*

Caractéristiques techniques

Détection magnétique
Nez fileté
Fond standard
Joint agro Série WP

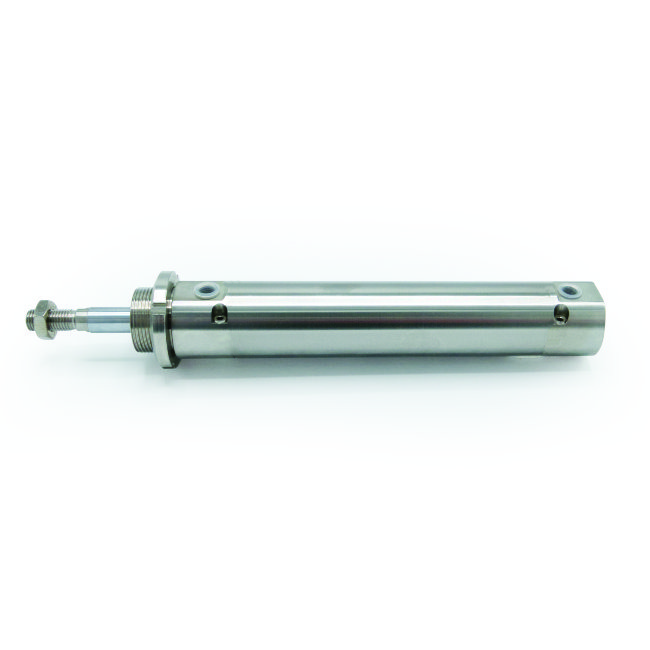

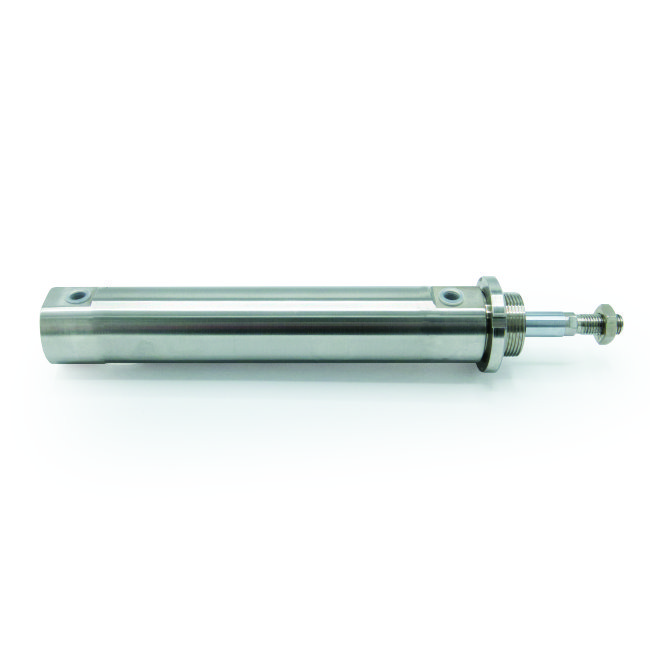

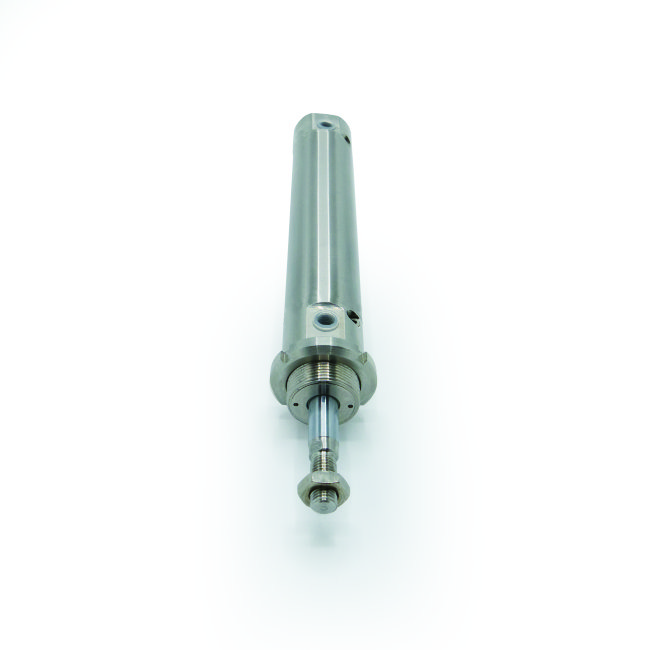

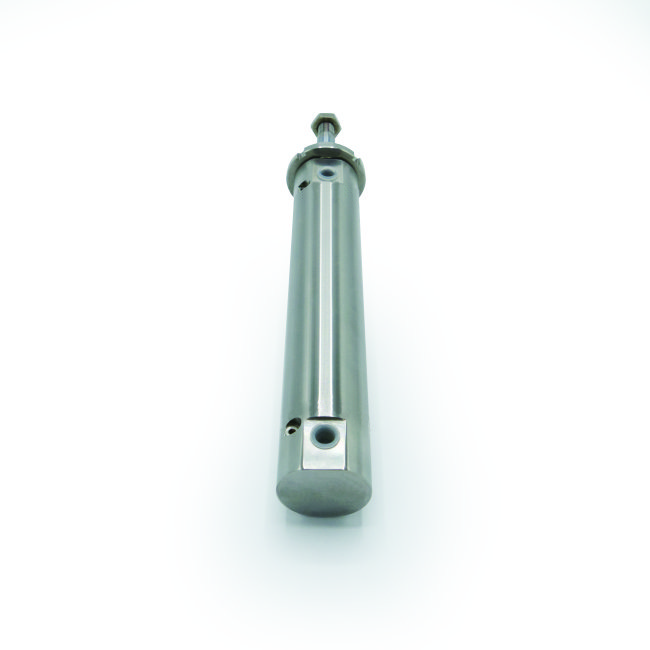

Vérin cylindrique démontable inox - ISO 6431

Ref. VDIM.CD

Encombrements

Ø	ØA	ØB	ØC	ØD	E	F	G	CH	I	J	K	M	L1+	L2+	L3+	L4+	L5+	L6+	Course 0 en gr	gr/10mm
32	M10x1,25	12	M30X1,5	36	26	22	18	10	G1/8	14,5	43,5	25,5	142	120	94	65	43	112	750	30
40	M12X1,25	18	M35X1,5	45	30	24	20	16	G1/4	12,5	45	25	159	135	105	80	55	125	1060	50
50	M20x1,5	18	M40X1,5	55	37	32	25	16	G1/4	14,5	52,5	27,5	175	143	106	77	51	131	1795	55
63	M20x1,5	22	M45X1,5	68	37	32	25	20	G3/8	18,5	56,5	31,5	190	158	121	84	58	146	3000	80
80	M20x1,5	22	M45X1,5	86	46	40	32	20	G3/8	16	63	31	214	174	128	96	64	160	5300	100
100	M20X1,5	30	M55X2,0	106	51	40	35	27	G1/2	20	72	37	229	189	138	98	64	173	8170	140
125	M27X2,0	30	M60X2,0	132	65	54	42	27	G1/2	20	80,5	38,5	279	225	160	120	83	202	14040	170

Télécharger la fiche technique au format pdf

Vérin cylindrique démontable inox - ISO 6431

Ref. VDIM.CD

6431 Fabrication 24/48h*

Caractéristiques techniques

Détection magnétique
Nez fileté
Fond standard
Joint agro Série WP

Encombrements

Ø	ØA	ØB	ØC	ØD	E	F	G	CH	I	J	K	M	L1+	L2+	L3+	L4+	L5+	L6+	Course 0 en gr	gr/10mm
32	M10x1,25	12	M30X1,5	36	26	22	18	10	G1/8	14,5	43,5	25,5	142	120	94	65	43	112	750	30
40	M12X1,25	18	M35X1,5	45	30	24	20	16	G1/4	12,5	45	25	159	135	105	80	55	125	1060	50
50	M20x1,5	18	M40X1,5	55	37	32	25	16	G1/4	14,5	52,5	27,5	175	143	106	77	51	131	1795	55
63	M20x1,5	22	M45X1,5	68	37	32	25	20	G3/8	18,5	56,5	31,5	190	158	121	84	58	146	3000	80
80	M20x1,5	22	M45X1,5	86	46	40	32	20	G3/8	16	63	31	214	174	128	96	64	160	5300	100
100	M20X1,5	30	M55X2,0	106	51	40	35	27	G1/2	20	72	37	229	189	138	98	64	173	8170	140
125	M27X2,0	30	M60X2,0	132	65	54	42	27	G1/2	20	80,5	38,5	279	225	160	120	83	202	14040	170

Télécharger la fiche technique au format pdf

Construisez votre référence de vérin

6431 Fabrication 24/48h*

Caractéristiques techniques

Détection magnétique
Nez standard
Fond taraudé
Joint agro Série WP
Couvercle anti-rétention inox 316L

Vérin cylindrique démontable inox - ISO 6431

Ref. VDIM.AE

Encombrement

Ø	ØA	ØB	ØC	ØD	E	F	G	CH	ØI	J	K	M	ØS	ØT	L1+	L2+	L3+	L4+	L5+	L6+
32	M10x1,25	12	30	36	26	22	18	10	G1/8	14,5	43,5	25,5	25	M5	142	120	94	65	43	112
40	M12X1,25	18	35	45	30	24	20	16	G1/4	12,5	45	25	30	M5	159	135	105	80	55	125
50	M20x1,5	18	40	55	37	32	25	16	G1/4	14,5	52,5	27,5	42	M5	175	143	106	77	51	131
63	M20x1,5	22	45	68	37	32	25	20	G3/8	18,5	56,5	31,5	54	M6	190	158	121	84	58	146
80	M20x1,5	22	45	86	46	40	32	20	G3/8	16	63	31	65	M8	214	174	128	96	64	160
100	M20X1,5	30	55	106	51	40	35	27	G1/2	20	72	37	86	M10	229	189	138	98	64	173
125	M27X2,0	30	60	132	65	54	42	27	G1/2	20	80,5	38,5	104	M12	279	225	160	120	83	202

Télécharger la fiche technique au format pdf

Variantes de construction

Vérin cylindrique démontable inox - ISO 6431

Ref. VDIM.AE

6431 Fabrication 24/48h*

Caractéristiques techniques

Détection magnétique
Nez standard
Fond taraudé
Joint agro Série WP
Couvercle anti-rétention inox 316L

Encombrements

Ø	ØA	ØB	ØC	ØD	E	F	G	CH	ØI	J	K	M	ØS	ØT	L1+	L2+	L3+	L4+	L5+	L6+
32	M10x1,25	12	30	36	26	22	18	10	G1/8	14,5	43,5	25,5	25	M5	142	120	94	65	43	112
40	M12X1,25	18	35	45	30	24	20	16	G1/4	12,5	45	25	30	M5	159	135	105	80	55	125
50	M20x1,5	18	40	55	37	32	25	16	G1/4	14,5	52,5	27,5	42	M5	175	143	106	77	51	131
63	M20x1,5	22	45	68	37	32	25	20	G3/8	18,5	56,5	31,5	54	M6	190	158	121	84	58	146
80	M20x1,5	22	45	86	46	40	32	20	G3/8	16	63	31	65	M8	214	174	128	96	64	160
100	M20X1,5	30	55	106	51	40	35	27	G1/2	20	72	37	86	M10	229	189	138	98	64	173
125	M27X2,0	30	60	132	65	54	42	27	G1/2	20	80,5	38,5	104	M12	279	225	160	120	83	202

Télécharger la fiche technique au format pdf

6431 Fabrication 24/48h*

Caractéristiques techniques

Détection magnétique
Nez standard
Fond fileté
Joint agro Série WP
Couvercle anti-rétention inox 316L

Vérin cylindrique démontable inox - ISO 6431

Ref. VDIM.AF

Encombrements

Ø	ØA	ØB	ØC	ØD	E	F	G	CH	ØI	J	K	M	ØU	ØV	L1+	L2+	L3+	L4+	L5+	L6+
32	M10x1,25	12	30	36	26	22	18	10	G1/8	14,5	43,5	45,5	M30X1,5	20	142	120	94	65	43	112
40	M12X1,25	18	35	45	30	24	20	16	G1/4	12,5	45	45	M35X1,5	20	159	135	105	80	55	125
50	M20x1,5	18	40	55	37	32	25	16	G1/4	14,5	52,5	52,5	M40X1,5	25	175	143	106	77	51	131
63	M20x1,5	22	45	68	37	32	25	20	G3/8	18,5	56,5	56,5	M45X1,5	25	190	158	121	84	58	146
80	M20x1,5	22	45	86	46	40	32	20	G3/8	16	63	64	M45X1,5	32	214	174	128	96	64	160
100	M20X1,5	30	55	106	51	40	35	27	G1/2	20	72	72	M55X2,0	35	229	189	138	98	64	173
125	M27X2,0	30	60	132	65	54	42	27	G1/2	20	80,5	78,5	M60X2,0	40	279	225	160	120	83	202

Télécharger la fiche technique au format pdf

Vérin cylindrique démontable inox - ISO 6431

Ref. VDIM.AF

6431 Fabrication 24/48h*

Caractéristiques techniques

Détection magnétique
Nez standard
Fond fileté
Joint agro Série WP
Couvercle anti-rétention inox 316L

Encombrements

Ø	ØA	ØB	ØC	ØD	E	F	G	CH	ØI	J	K	M	ØU	ØV	L1+	L2+	L3+	L4+	L5+	L6+
32	M10x1,25	12	30	36	26	22	18	10	G1/8	14,5	43,5	45,5	M30X1,5	20	142	120	94	65	43	112
40	M12X1,25	18	35	45	30	24	20	16	G1/4	12,5	45	45	M35X1,5	20	159	135	105	80	55	125
50	M20x1,5	18	40	55	37	32	25	16	G1/4	14,5	52,5	52,5	M40X1,5	25	175	143	106	77	51	131
63	M20x1,5	22	45	68	37	32	25	20	G3/8	18,5	56,5	56,5	M45X1,5	25	190	158	121	84	58	146
80	M20x1,5	22	45	86	46	40	32	20	G3/8	16	63	64	M45X1,5	32	214	174	128	96	64	160
100	M20X1,5	30	55	106	51	40	35	27	G1/2	20	72	72	M55X2,0	35	229	189	138	98	64	173
125	M27X2,0	30	60	132	65	54	42	27	G1/2	20	80,5	78,5	M60X2,0	40	279	225	160	120	83	202

Télécharger la fiche technique au format pdf

6431 Fabrication 24/48h*

Caractéristiques techniques

Détection magnétique
Nez standard
Fond mâle
Joint agro Série WP
Couvercle anti-rétention inox 316L

Vérin cylindrique démontable inox - ISO 6431

Ref. VDIM.AG

Encombrements

Ø	ØA	ØB	ØC	ØD	E	F	G	CH	ØI	J	K	M	N	ØO	P	Q	R	L1+	L2+	L3+	L4+	L5+	L6+
32	M10x1,25	12	30	36	26	22	18	10	G1/8	14,5	43,5	57,5	14	30	10	22	10	174	142	94	65	43	112
40	M12X1,25	18	35	45	30	24	20	16	G1/4	12,5	45	62	16	40	12	25	12	196	160	105	80	55	125
50	M20x1,5	18	40	55	37	32	25	16	G1/4	14,5	52,5	69,5	16	50	12	30	12	217	173	106	77	51	131
63	M20x1,5	22	45	68	37	32	25	20	G3/8	18,5	56,5	87,5	21	60	16	40	16	246	198	121	84	58	146
80	M20x1,5	22	45	86	46	40	32	20	G3/8	16	63	92	21	60	16	36	25	275	210	128	96	64	160
100	M20X1,5	30	55	106	51	40	35	27	G1/2	20	72	108	25	70	20	41	30	300	230	138	98	64	173
125	M27X2,0	30	60	132	65	54	42	27	G1/2	20	80,5	133,5	31	90	25	50	45	374	275	160	120	83	202

Télécharger la fiche technique au format pdf

Vérin cylindrique démontable inox - ISO 6431

Ref. VDIM.AG

6431 Fabrication 24/48h*

Caractéristiques techniques

Détection magnétique
Nez standard
Fond mâle
Joint agro Série WP
Couvercle anti-rétention inox 316L

Encombrements

Ø	ØA	ØB	ØC	ØD	E	F	G	CH	ØI	J	K	M	N	ØO	P	Q	R	L1+	L2+	L3+	L4+	L5+	L6+
32	M10x1,25	12	30	36	26	22	18	10	G1/8	14,5	43,5	57,5	14	30	10	22	10	174	142	94	65	43	112
40	M12X1,25	18	35	45	30	24	20	16	G1/4	12,5	45	62	16	40	12	25	12	196	160	105	80	55	125
50	M20x1,5	18	40	55	37	32	25	16	G1/4	14,5	52,5	69,5	16	50	12	30	12	217	173	106	77	51	131
63	M20x1,5	22	45	68	37	32	25	20	G3/8	18,5	56,5	87,5	21	60	16	40	16	246	198	121	84	58	146
80	M20x1,5	22	45	86	46	40	32	20	G3/8	16	63	92	21	60	16	36	25	275	210	128	96	64	160
100	M20X1,5	30	55	106	51	40	35	27	G1/2	20	72	108	25	70	20	41	30	300	230	138	98	64	173
125	M27X2,0	30	60	132	65	54	42	27	G1/2	20	80,5	133,5	31	90	25	50	45	374	275	160	120	83	202

Télécharger la fiche technique au format pdf

6431 Fabrication 24/48h*

Caractéristiques techniques

Détection magnétique
Nez standard
Fond mâle avec tenon
Joint agro Série WP
Couvercle anti-rétention inox 316L

Vérin cylindrique démontable inox - ISO 6431

Ref. VDIM.AH

Encombrements

Ø	ØA	ØB	ØC	ØD	E	F	G	CH	ØI	J	K	M	N	ØO	P	Q	R	L1+	L2+	L3+	L4+	L5+	L6+
32	M10x1,25	12	30	36	26	22	18	10	G1/8	14,5	43,5	57,5	26	30	10	22	10	174	142	94	65	43	112
40	M12X1,25	18	35	45	30	24	20	16	G1/4	12,5	45	62	28	40	12	25	12	196	160	105	80	55	125
50	M20x1,5	18	40	55	37	32	25	16	G1/4	14,5	52,5	66,5	32	50	12	30	12	217	173	106	77	51	131
63	M20x1,5	22	45	68	37	32	25	20	G3/8	18,5	56,5	79,5	40	60	16	40	16	246	198	121	84	58	146
80	M20x1,5	22	45	86	46	40	32	20	G3/8	16	63	79,5	50	60	16	36	16	266	210	128	96	64	160
100	M20X1,5	30	55	106	51	40	35	27	G1/2	20	72	98	60	70	20	41	20	290	230	138	98	64	173
125	M27X2,0	30	60	132	65	54	42	27	G1/2	20	80,5	133,5	70	90	25	50	45	374	275	160	120	83	202

Télécharger la fiche technique au format pdf

Vérin cylindrique démontable inox - ISO 6431

Ref. VDIM.AH

6431 Fabrication 24/48h*

Caractéristiques techniques

Détection magnétique
Nez standard
Fond mâle avec tenon
Joint agro Série WP
Couvercle anti-rétention inox 316L

Encombrements

Ø	ØA	ØB	ØC	ØD	E	F	G	CH	ØI	J	K	M	N	ØO	P	Q	R	L1+	L2+	L3+	L4+	L5+	L6+
32	M10x1,25	12	30	36	26	22	18	10	G1/8	14,5	43,5	57,5	26	30	10	22	10	174	142	94	65	43	112
40	M12X1,25	18	35	45	30	24	20	16	G1/4	12,5	45	62	28	40	12	25	12	196	160	105	80	55	125
50	M20x1,5	18	40	55	37	32	25	16	G1/4	14,5	52,5	66,5	32	50	12	30	12	217	173	106	77	51	131
63	M20x1,5	22	45	68	37	32	25	20	G3/8	18,5	56,5	79,5	40	60	16	40	16	246	198	121	84	58	146
80	M20x1,5	22	45	86	46	40	32	20	G3/8	16	63	79,5	50	60	16	36	16	266	210	128	96	64	160
100	M20X1,5	30	55	106	51	40	35	27	G1/2	20	72	98	60	70	20	41	20	290	230	138	98	64	173
125	M27X2,0	30	60	132	65	54	42	27	G1/2	20	80,5	133,5	70	90	25	50	45	374	275	160	120	83	202

Télécharger la fiche technique au format pdf

6431 Fabrication 24/48h*

Caractéristiques techniques

Détection magnétique
Nez standard
Fond mâle rotulé
Joint agro Série WP
Couvercle anti-rétention inox 316L

Vérin cylindrique démontable inox - ISO 6431

Ref. VDIM.AI

Encombrements

Ø	ØA	ØB	ØC	ØD	E	F	G	CH	ØI	J	K	M	N	ØO	P	Q	R	W	L1+	L2+	L3+	L4+	L5+	L6+
32	M10x1,25	12	30	36	26	22	18	10	G1/8	14,5	43,5	62,5	10,5	30	10	22	15	14	179	142	94	65	43	112
40	M12X1,25	18	35	45	30	24	20	16	G1/4	12,5	45	68	12	40	12	25	18	16	202	160	105	80	55	125
50	M20x1,5	18	40	55	37	32	25	16	G1/4	14,5	52,5	75,5	12	50	12	30	18	16	223	173	106	77	51	131
63	M20x1,5	22	45	68	37	32	25	20	G3/8	18,5	56,5	91,5	15	60	16	40	20	21	250	198	121	84	58	146
80	M20x1,5	22	45	86	46	40	32	20	G3/8	16	63	92	15	60	16	36	25	21	275	210	128	96	64	160
100	M20X1,5	30	55	106	51	40	35	27	G1/2	20	72	108	18	70	20	41	30	25	300	230	138	98	64	173
125	M27X2,0	30	60	132	65	54	42	27	G1/2	20	80,5	133,5	25	90	25	50	45	31	374	275	160	120	83	202

Télécharger la fiche technique au format pdf

Vérin cylindrique démontable inox - ISO 6431

Ref. VDIM.AI

6431 Fabrication 24/48h*

Caractéristiques techniques

Détection magnétique
Nez standard
Fond mâle rotulé
Joint agro Série WP
Couvercle anti-rétention inox 316L

Encombrements

Ø	ØA	ØB	ØC	ØD	E	F	G	CH	ØI	J	K	M	N	ØO	P	Q	R	W	L1+	L2+	L3+	L4+	L5+	L6+
32	M10x1,25	12	30	36	26	22	18	10	G1/8	14,5	43,5	62,5	10,5	30	10	22	15	14	179	142	94	65	43	112
40	M12X1,25	18	35	45	30	24	20	16	G1/4	12,5	45	68	12	40	12	25	18	16	202	160	105	80	55	125
50	M20x1,5	18	40	55	37	32	25	16	G1/4	14,5	52,5	75,5	12	50	12	30	18	16	223	173	106	77	51	131
63	M20x1,5	22	45	68	37	32	25	20	G3/8	18,5	56,5	91,5	15	60	16	40	20	21	250	198	121	84	58	146
80	M20x1,5	22	45	86	46	40	32	20	G3/8	16	63	92	15	60	16	36	25	21	275	210	128	96	64	160
100	M20X1,5	30	55	106	51	40	35	27	G1/2	20	72	108	18	70	20	41	30	25	300	230	138	98	64	173
125	M27X2,0	30	60	132	65	54	42	27	G1/2	20	80,5	133,5	25	90	25	50	45	31	374	275	160	120	83	202

Télécharger la fiche technique au format pdf

6431 Fabrication 24/48h*

Caractéristiques techniques

Détection magnétique
Nez avec cartouche démontable
Fond standard
Joint agro Série WP
Couvercle anti-rétention inox 316L

Vérin cylindrique démontable inox - ISO 6431

Ref. VDIM.BD

Attention ! Ne peut être assemblé qu'avec des tourillons sur le nez ou le fond

Encombrements

Ø	ØA	ØB	ØC	ØD	E	F	G	CH	I	J	K	M	L1+	L2+	L3+	L4+	L5+	L6+	Course 0 en gr	gr/10mm
32	M10x1,25	12	25	36	26	22	18	10	G1/8	14,5	43,5	25,5	142	120	94	65	43	112	750	30
40	M12X1,25	18	32	45	30	24	22	16	G1/4	12,5	47	25	159	135	105	80	55	127	1060	50
50	M20x1,5	18	32	55	37	32	22	16	G1/4	14,5	49,5	27,5	175	143	106	77	51	128	1795	55
63	M20x1,5	22	45	68	37	32	26	20	G3/8	18,5	57,5	31,5	190	158	121	84	58	147	3000	80
80	M20x1,5	22	45	86	46	40	26	20	G3/8	16	59	31	214	174	128	96	64	154	5300	100
100	M20X1,5	30	55	106	51	40	30	27	G1/2	20	67	37	229	189	138	98	64	168	8170	140
125	M27X2,0	30	55	132	65	54	30	27	G1/2	20	68,5	38,5	279	225	160	120	83	190	14040	170

Télécharger la fiche technique au format pdf

Vérin cylindrique démontable inox - ISO 6431

Ref. VDIM.BD

6431 Fabrication 24/48h*

Attention ! Ne peut être assemblé qu'avec des tourillons sur le nez ou le fond

Caractéristiques techniques

Détection magnétique
Nez avec cartouche démontable
Fond standard
Joint agro Série WP
Couvercle anti-rétention inox 316L

Encombrements

Ø	ØA	ØB	ØC	ØD	E	F	G	CH	I	J	K	M	L1+	L2+	L3+	L4+	L5+	L6+	Course 0 en gr	gr/10mm
32	M10x1,25	12	25	36	26	22	18	10	G1/8	14,5	43,5	25,5	142	120	94	65	43	112	750	30
40	M12X1,25	18	32	45	30	24	22	16	G1/4	12,5	47	25	159	135	105	80	55	127	1060	50
50	M20x1,5	18	32	55	37	32	22	16	G1/4	14,5	49,5	27,5	175	143	106	77	51	128	1795	55
63	M20x1,5	22	45	68	37	32	26	20	G3/8	18,5	57,5	31,5	190	158	121	84	58	147	3000	80
80	M20x1,5	22	45	86	46	40	26	20	G3/8	16	59	31	214	174	128	96	64	154	5300	100
100	M20X1,5	30	55	106	51	40	30	27	G1/2	20	67	37	229	189	138	98	64	168	8170	140
125	M27X2,0	30	55	132	65	54	30	27	G1/2	20	68,5	38,5	279	225	160	120	83	190	14040	170

Télécharger la fiche technique au format pdf

6431 Fabrication 24/48h*

Caractéristiques techniques

Détection magnétique
Nez fileté
Fond standard
Joint agro Série WP

Vérin cylindrique démontable inox - ISO 6431

Ref. VDIM.CD

Encombrements

Ø	ØA	ØB	ØC	ØD	E	F	G	CH	I	J	K	M	L1+	L2+	L3+	L4+	L5+	L6+	Course 0 en gr	gr/10mm
32	M10x1,25	12	M30X1,5	36	26	22	18	10	G1/8	14,5	43,5	25,5	142	120	94	65	43	112	750	30
40	M12X1,25	18	M35X1,5	45	30	24	20	16	G1/4	12,5	45	25	159	135	105	80	55	125	1060	50
50	M20x1,5	18	M40X1,5	55	37	32	25	16	G1/4	14,5	52,5	27,5	175	143	106	77	51	131	1795	55
63	M20x1,5	22	M45X1,5	68	37	32	25	20	G3/8	18,5	56,5	31,5	190	158	121	84	58	146	3000	80
80	M20x1,5	22	M45X1,5	86	46	40	32	20	G3/8	16	63	31	214	174	128	96	64	160	5300	100
100	M20X1,5	30	M55X2,0	106	51	40	35	27	G1/2	20	72	37	229	189	138	98	64	173	8170	140
125	M27X2,0	30	M60X2,0	132	65	54	42	27	G1/2	20	80,5	38,5	279	225	160	120	83	202	14040	170

Télécharger la fiche technique au format pdf

Vérin cylindrique démontable inox - ISO 6431

Ref. VDIM.CD

6431 Fabrication 24/48h*

Caractéristiques techniques

Détection magnétique
Nez fileté
Fond standard
Joint agro Série WP

Encombrements

Ø	ØA	ØB	ØC	ØD	E	F	G	CH	I	J	K	M	L1+	L2+	L3+	L4+	L5+	L6+	Course 0 en gr	gr/10mm
32	M10x1,25	12	M30X1,5	36	26	22	18	10	G1/8	14,5	43,5	25,5	142	120	94	65	43	112	750	30
40	M12X1,25	18	M35X1,5	45	30	24	20	16	G1/4	12,5	45	25	159	135	105	80	55	125	1060	50
50	M20x1,5	18	M40X1,5	55	37	32	25	16	G1/4	14,5	52,5	27,5	175	143	106	77	51	131	1795	55
63	M20x1,5	22	M45X1,5	68	37	32	25	20	G3/8	18,5	56,5	31,5	190	158	121	84	58	146	3000	80
80	M20x1,5	22	M45X1,5	86	46	40	32	20	G3/8	16	63	31	214	174	128	96	64	160	5300	100
100	M20X1,5	30	M55X2,0	106	51	40	35	27	G1/2	20	72	37	229	189	138	98	64	173	8170	140
125	M27X2,0	30	M60X2,0	132	65	54	42	27	G1/2	20	80,5	38,5	279	225	160	120	83	202	14040	170

Télécharger la fiche technique au format pdf

Construisez votre référence de vérin

Erreur : la vue 8bef754zs5 n’existe pas

Waltair Pneumatique

Depuis plus de 40 ans, la société Waltair Pneumatique ne cesse d’innover par la recherche et la fabrication de nouveaux produits. La société Waltair Pneumatique sélectionne ses matières premières et ses fournisseurs avec rigueur afin d’apporter à sa clientèle la meilleure qualité au meilleur prix.

Vérins air – eau – huile

Contacts

Waltair Pneumatique
25-29 rue Saint Louis
68160 Sainte-Marie-aux-Mines
Tél +33 (0)3 89 58 72 46
Fax +33 (0)3 89 58 65 56
contact-AT-waltair-pneumatique.com

Waltair Pneumatique

Depuis plus de 40 ans, la société Waltair Pneumatique ne cesse d’innover par la recherche et la fabrication de nouveaux produits. La société Waltair Pneumatique sélectionne ses matières premières et ses fournisseurs avec rigueur afin d’apporter à sa clientèle la meilleure qualité au meilleur prix.

Vérins air – eau – huile

Contacts

Waltair Pneumatique
25-29 rue Saint Louis
68160 Sainte-Marie-aux-Mines
Tél +33 (0)3 89 58 72 46
contact-AT-waltair-pneumatique.com

Waltair Pneumatique

Depuis plus de 40 ans, la société Waltair Pneumatique ne cesse d’innover par la recherche et la fabrication de nouveaux produits. La société Waltair Pneumatique sélectionne ses matières premières et ses fournisseurs avec rigueur afin d’apporter à sa clientèle la meilleure qualité au meilleur prix.

Contacts

Waltair Pneumatique
25-29 rue Saint Louis
68160 Sainte-Marie-aux-Mines
Tél +33 (0)3 89 58 72 46
contact-AT-waltair-pneumatique.com

Vérins cylindriques inox

Construisez votre référence

Votre référence

Vérin cylindrique démontable inox - ISO 6431

Ref. VDI

Encombrement

Variantes de construction

Conseil d'utilisation

Vérin cylindrique démontable inox - ISO 6431

Ref. VDI

Encombrement

Variantes de construction

Conseil d'utilisation

Chape arrière mixte

Chape femelle de tige

Plaque arrière

Plaque avant

Équerre

Dimensions équerre avant

Dimensions équerre arrière

Écrou de nez

Écrou de tige

Caractéristiques techniques

Vérin cylindrique démontable inox - ISO 6431

Ref. VDIM.AE

Encombrement

Variantes de construction

Vérin cylindrique démontable inox - ISO 6431

Ref. VDIM.AE

Caractéristiques techniques

Encombrements

Caractéristiques techniques

Vérin cylindrique démontable inox - ISO 6431

Ref. VDIM.AF

Encombrements

Vérin cylindrique démontable inox - ISO 6431

Ref. VDIM.AF

Caractéristiques techniques

Encombrements

Caractéristiques techniques

Vérin cylindrique démontable inox - ISO 6431

Ref. VDIM.AG

Encombrements

Vérin cylindrique démontable inox - ISO 6431

Ref. VDIM.AG

Caractéristiques techniques

Encombrements

Caractéristiques techniques

Vérin cylindrique démontable inox - ISO 6431

Ref. VDIM.AH

Encombrements

Vérin cylindrique démontable inox - ISO 6431

Ref. VDIM.AH

Caractéristiques techniques

Encombrements

Caractéristiques techniques

Vérin cylindrique démontable inox - ISO 6431

Ref. VDIM.AI

Encombrements

Vérin cylindrique démontable inox - ISO 6431

Ref. VDIM.AI

Caractéristiques techniques

Encombrements

Caractéristiques techniques

Vérin cylindrique démontable inox - ISO 6431

Ref. VDIM.BD

Encombrements

Vérin cylindrique démontable inox - ISO 6431

Ref. VDIM.BD

Caractéristiques techniques

Encombrements

Caractéristiques techniques

Vérin cylindrique démontable inox - ISO 6431

Ref. VDIM.CD

Encombrements

Vérin cylindrique démontable inox - ISO 6431

Ref. VDIM.CD

Caractéristiques techniques

Encombrements

Construisez votre référence de vérin
